玻璃的分类方式多样，以下从生产工艺、功能特性、外观性能等维度详细介绍其主要分类及特点：
一、按生产工艺与结构分类

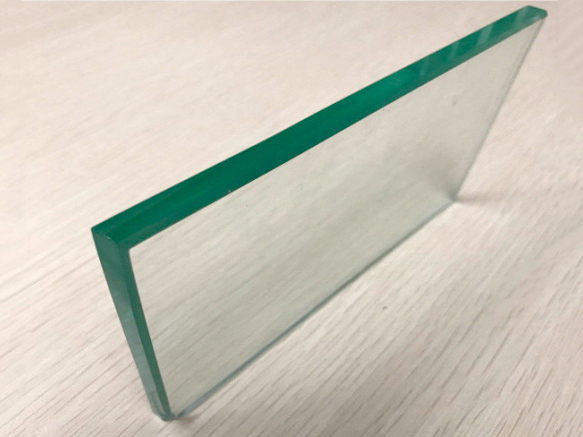

1. 普通平板玻璃（浮法玻璃）
工艺：通过浮法工艺生产，表面平整光滑，透光率约 80%。
特点：价格低廉，但抗冲击性差，易划伤，属于基础玻璃品类。
应用：普通门窗、玻璃隔断、玻璃相框、玻璃器皿等。
2. 钢化玻璃（安全玻璃）
工艺：普通玻璃经高温淬火（600-650℃）后快速冷却，内部形成压应力层。
特点：
强度是普通玻璃的 3-5 倍，抗冲击性强（可承受 20kg 铁球从 2 米高度坠落）。
破碎后成钝角颗粒（直径＜5mm），不易伤人，符合安全标准（需加贴 3C 认证）。
存在千分之三左右的自爆率（因硫化镍杂质或安装应力导致）。
应用：高层建筑门窗、玻璃幕墙、淋浴房、餐桌、汽车挡风玻璃。
3. 夹层玻璃（安全玻璃）
工艺：两层或多层玻璃间夹聚乙烯醇缩丁醛（PVB）胶片，经高温高压粘合而成。
特点：
抗冲击性极强，破碎时碎片粘在胶片上不飞溅，防砸、防盗、隔音（隔音量提升 10-15 分贝）。
透光率略低于普通玻璃（约 70%-80%），但隔热性较好。
应用：汽车前挡风玻璃、防弹玻璃、银行柜台、珠宝展示柜、地震高发区建筑。
4. 中空玻璃
工艺：两层或多层玻璃通过铝条间隔，边缘用密封胶封闭，中间充入干燥空气或惰性气体（如氩气）。
特点：
保温隔热性优异（传热系数 K 值低至 1.5W/(㎡・K) 以下），节能效果显著。
隔音效果佳（6mm+12mm 空气层 + 6mm 规格可阻隔 30-40 分贝噪音）。
需注意密封性能，若漏气会导致内部起雾，需整体更换。
应用：节能建筑门窗、幕墙、冷藏柜、恒温恒湿实验室。
5. 镀膜玻璃
工艺：在玻璃表面镀一层或多层金属、金属氧化物（如银、铜、氧化锡）或复合膜层。
分类与特点：
热反射玻璃：反射阳光中的红外线，降低室内吸热（如写字楼外墙的蓝色 / 金色镀膜玻璃）。
Low-E 玻璃（低辐射玻璃）：反射远红外线，保留可见光，冬季保温、夏季隔热（透光率 70%+，辐射率＜0.15）。
自清洁玻璃：镀膜含光触媒（如二氧化钛），利用紫外线分解污渍，雨水可冲净表面。
应用：高端建筑幕墙、住宅节能窗、汽车玻璃、温室大棚。
二、按功能特性分类
1. 防火玻璃
工艺：多层玻璃间夹防火胶或灌浆材料，遇高温（900℃以上）时胶层膨胀阻隔火焰。
特点：
耐火极限可达 30 分钟至 3 小时，分为隔热型（A 类）和非隔热型（C 类）。
透光率≥75%，满足消防规范对采光的要求。
应用：建筑防火分区、消防通道、避难层隔断、核电站防护玻璃。
2. 调光玻璃（智能玻璃）
工艺：两层玻璃间夹液晶膜，通电时液晶分子有序排列，玻璃透明；断电时分子无序，呈雾化状态。
特点：
隐私与透光一键切换，响应时间＜1 秒，可用于投影（雾化状态下）。
需外接电源，功耗低（约 5-10W/㎡）。
应用：办公室隔断、酒店浴室、智能家居、博物馆展柜。
3. 防弹玻璃
工艺：多层玻璃与 PVB/SGP 胶片复合，厚度可达 10-100mm，根据防弹等级（如 GA165-1997）设计层数。
特点：
可抵御手枪、步枪子弹冲击，破碎后保持完整性（不穿透）。
重量大（每平米约 25-250kg），安装需专用框架。
应用：银行、珠宝店、军事设施、装甲车车窗。
4. 热弯玻璃
工艺：普通玻璃加热至软化点后，在模具中弯曲成型（如单曲、双曲、圆弧型）。
特点：
造型灵活，可定制弧度，透光率与普通玻璃相近。
需注意弧度均匀性，避免应力集中导致破裂。
应用：弧形门窗、玻璃家具、观光电梯、鱼缸、装饰性玻璃构件。
三、按外观与成分分类
1. 超白玻璃（低铁玻璃）
成分：铁含量低于 0.1%（普通玻璃铁含量约 0.3%），杂质少，透光率高达 91.5% 以上。
特点：
无色透明，无普通玻璃的绿色偏色，视觉效果通透。
生产成本高（比普通玻璃贵 30%-50%）。
应用：高端建筑幕墙、博物馆展柜、水族箱、光学仪器玻璃。
2. 彩色玻璃
工艺：在玻璃原料中加入金属氧化物（如氧化钴→蓝色，氧化亚铜→红色）或表面镀膜着色。
特点：
透光率随颜色深浅变化（深色透光率＜30%），兼具装饰与遮光功能。
可定制图案（如教堂彩绘玻璃），艺术感强。
应用：室内隔断、装饰门窗、教堂、酒店大堂、艺术装置。
3. 磨砂玻璃（喷砂玻璃）
工艺：表面经机械喷砂、酸蚀或化学处理，形成粗糙毛面。
特点：
透光不透视，隐私性好（透光率约 60%-70%）。
易清洁，但表面粗糙易藏污，需用软布擦拭。
应用：卫生间门窗、办公室隔断、灯罩、装饰玻璃。
四、按特殊用途分类
1. 光伏玻璃（太阳能玻璃）
工艺：超白压延玻璃（表面有绒面），透光率＞91%，用于覆盖太阳能电池片。
特点：
耐紫外线、抗冲击（需通过冰雹冲击测试），使用寿命 25 年以上。
表面绒面设计可减少反光，提高光能利用率。
应用：太阳能光伏组件、光伏建筑一体化（BIPV）。
2. 光学玻璃
成分：高纯度二氧化硅、硼酸盐等，具有特定光学常数（如折射率、色散率）。
分类：
冕牌玻璃：低色散，用于望远镜、显微镜物镜。
火石玻璃：高色散，用于棱镜、相机镜头。
特点：精度要求极高（厚度误差＜0.01mm），需严格控制杂质与气泡。
应用：光学仪器、相机镜头、光刻机透镜、天文望远镜。
